3線圈無線充電路板方案

發布日期：2021-05-28 16:16瀏覽次數：

3線圈無線充PCBA電路板輸入電壓超出12-24V此范圍電壓報警并停止充電，輸出電壓為9V/5V，傳輸距離最大8mm，推薦收發間距5mm~8mm，待機電流平均功耗小于30ma，當充電時溫度過高時自動停止充電，等溫度下降下來后再重新充電，當充電時輸出電流大于2A自動停止充電，防止損壞充電器，指示燈功能是充電亮白燈，待機亮紅燈，故障紅燈閃（可定制），支持所有符合高通QI標準且支持快充的手機或者其他設備使用。領智電路是一家專業提供3線圈無線充PCB制作，3線圈無線充PCB加工，3線圈無線充PCB打樣，3線圈無線充電路板SMT貼片加工等相關服務的生產廠家。

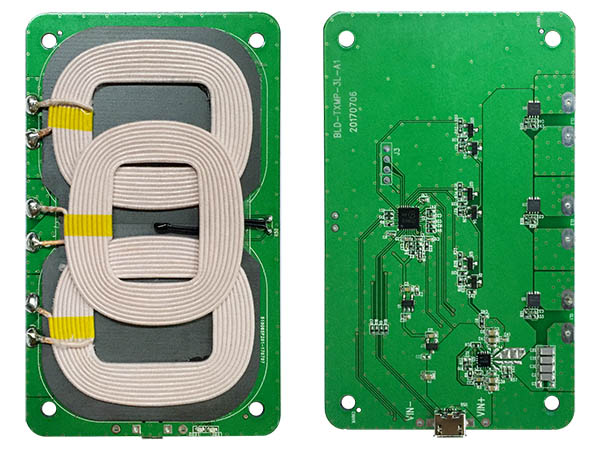

3線圈無線充PCBA電路板方案

PCBA電路板尺寸：100 * 60 mm，可定制

線圈尺寸：95 * 56mm

輸入功率：10W DC5V / 2A，9V / 1.8A

轉化率：80％

傳輸距離：5-8mm

RX輸出：5V / 1A 9V 1100ma

工作頻率：110-205KHZ

產品標準：WPC v.1.2.3

保護措施：FODVRVS DPL功能，過熱，過壓保護，軟/硬件雙重過流保護

專用大功率低損耗MOS＆MOS驅動器

兼容：QC2.0 / QC3.0
